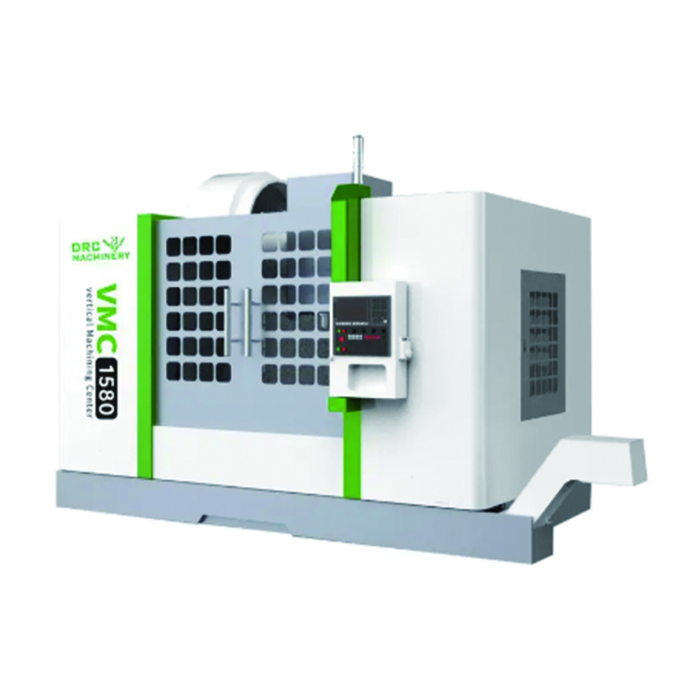

VMC1580-VMC1580 高精度立形マシニングセンタ
-
外部冷却付き超硬ドリル、直径 6.7 mm
-
GMF5030AR ガントリーマシニングセンター
-
横型マシニングセンタ DHM63
-
立型旋盤 C/CK5110
-
CK6150-1000 CNC 旋盤 – 高い生産性と柔軟な加工
-
VMC1680 大型マシニングセンタ
-
5軸マシニングセンターCNCフライス盤
-
超硬フラットエンドカッター、直径10mm
-
横型マシニングセンタ DHM50
-
VMC650 高精度立形マシニングセンタ | CNCマシン DRCマシナリー
立旋盤 VT600M
VT600M は、高剛性で振動減衰に優れた樹脂鋳鉄ベッド、高トルク 2500 rpm スピンドル、12 ステーション BMT65 駆動タレット (素早い工具交換、最大 3000 rpm の回転速度) を備えており、特に自動車産業の複雑な部品の加工、金型製作、その他の加工用途に適しています。
① FANUC 0i-TF plus 制御システム (10 インチディスプレイ)
② A2-8 主軸 AC モーター付き、駆動力 15/18.5 kW、2500 rpm
③ 12ポジションサーボタレットBMT65
④ 12 個の駆動ツールステーション
⑤ チップコンベアとチップコンテナ
⑥油圧密閉シリンダー
説明
マーカー
VT600M 技術パラメータ:
作業エリア
スイングオーバーベッド Φ700mm
最大。加工径Φ600mm
最大。テーブル耐荷重600kg
推奨最大値加工径Φ390mm
チャック径 - 主軸Φ310mm
X軸移動量380mm
Z軸移動量560mm
送りドライブ
X/Z軸早送り 20/20m/min
主軸
スピンドルエンド A2-8
フロントベアリング径 130mm mm
メインドライブ
出力15 / 18.5kW
トルク 440Nm
最大。スピンドル速度 2500 rpm
タレット
BMT65ツールステーション数 12個
BMT65 に準拠したツールの受け入れ
シャンク径□25、Ø40mm
インデックス時間 30°、固定時間 0.35 秒。
インデックス時間 30° 固定なし 0.12 秒
駆動工具の特徴
駆動工具の数 12
定格電力 5.5kW
最大。トルク 100Nm
最大。速度 3000 rpm
BMT65カップリング
C軸 – 主軸
速度範囲 100rpm
トルク 440Nm
VDI 3441に準拠した位置決め精度
X/Z 位置決め精度 ≤ 6/8 µm
X/Z 再現性 ≤ 4/5 µm
C 軸に沿った位置決め精度 ≤ 20 円弧。秒
油圧ブロック
タンク容量 35リットル
最大圧力55バール
クーラント供給装置
クーラントタンク容量 180リットル
チップコンベア容量 170リットル
ポンプ出力 0.85kW
5 bar での公称ポンプ流量 24 l/min。
電気接続
設置電力、最大50kVA
電圧400V
周波数 50/60Hz
ヒューズ (ブローブロー) VDE 0100 50 A に準拠
許容電圧変動400V+10%
承諾
VDI 3441 に準拠したマシン受け入れテスト
空気圧
空気圧 6 bar
風量 15 m3/h
環境条件
室温 + 15 ～ + 35 °C
最大。相対空気湿度 75%
最大。設置標高 海抜1000m
重量
チップコンベアを備えた機械の正味重量は約 150g 6500kg
寸法
チップコンベア付きマシン L x W x H 約1810×3580×3135mm
後方からの切りくず排出
当社は技術的な変更を加える権利を留保します。
VT600M 基本構成：
| いいえ。 | 要素 | ブランド | 注意 |
| 1 | 制御システム | ファナック | 0i-TF |
| 2 | タワー | ザウター | |
| 3 | ボールねじ | PMI | |
| 4 | リニアローリングガイド | PMI/HIWIN | |
| 5 | プロペラサポートベアリング | 日本精工 | |
| 6 | 主軸頭用軸受 | 日本精工 | |
| 7 | チャックとシリンダー | 台湾 | |
| 8 | カム* ハードおよびソフト | オートグリップ | |
| 9 | 油圧ステーション | キヤン・センヨウ | |
| 10 | 潤滑 | イシャン | |
| 11 | 冷却ポンプ | 階段 | |
| 12 | 熱交換器 | 通肥 | |
| 13 | チップコンベア | 自家製 | |
| 14 | チップコンテナ | 自家製 | |
| 15 | チップカート | 自家製 | |
| 16 | RS232 | 台湾 |
